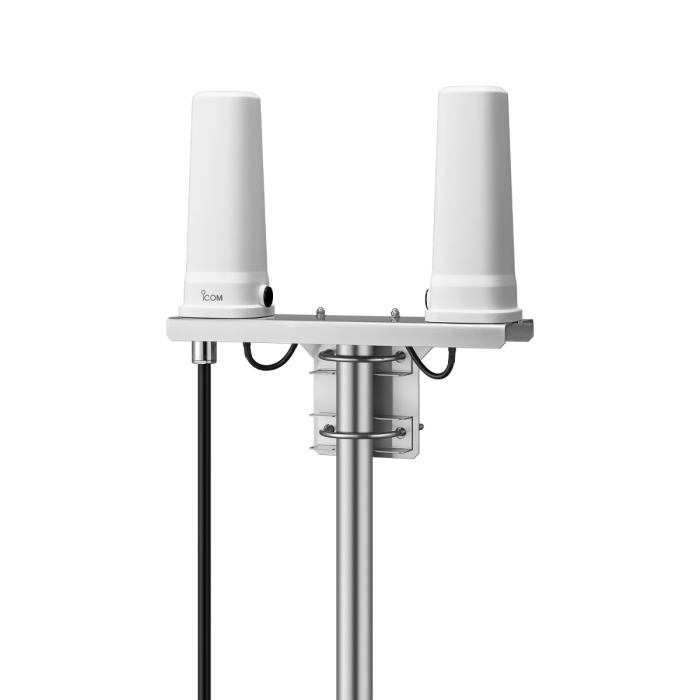

Système d'antenne satellite actif ICOM pour IC-SAT100 Satellite PTT (AH-41)
・Couvre à la fois les fréquences satellites Iridium® et les fréquences de la bande GNSS L1, et fournit une solution pour les communications par satellite à l'intérieur
・Utilisez l'OPC-2462 en option (59 m, 193,5 pieds) ou le câble coaxial fourni par l'utilisateur (max. 169 m, 554,5 pieds) pour obtenir un chemin en visibilité directe vers le satellite
・Power over Coaxial (PoC) transporte l'énergie électrique à travers le câble coaxial
– Le câblage électrique peut être réduit
・Configuration de l'unité TX/RX séparée, unité TX avec un amplificateur de puissance et unité RX avec un LNA (amplificateur à faible bruit)
・L'unité principale est dotée d'une protection IP67 étanche à l'eau et à la poussière pour une installation en extérieur
Caractéristiques
GÉNÉRAL
Gamme de fréquences | 1616,02–1626,48 MHz (unité TX/unité RX) 1575,42–1605,4 MHz (unité RX, bande GNSS L1) |
---|---|
Impédance d'antenne | 50 Ω nominal (connecteur NJ) |
Polarisation | Circulaire à droite |
Plage de température de fonctionnement | –25°C à +55°C, –13°F à +131°F |
Consommation de courant (approximatif) | Moins de 2,5 A (au relais) Moins de 0,8 A (en veille) |
Dimensions (L × H × P) (projections non incluses) | 310 × 326 × 89 mm (unités TX/RX + support) 77 × 200 × 77 mm (chaque unité) |
Poids (approximatif) | 1,6 kg, 3,5 livres |
UNITÉ D'ÉMISSION
Puissance de sortie nominale | 37,7 dBm ± 1 dB (à 23,3 dBm d'entrée vers l'unité TX) |
---|---|
Émissions parasites | 0,25 μW (≤ 1 GHz), 1,0 μW (> 1 GHz) |
UNITÉ DE RÉCEPTION
Gain total | 17 dB ±1,5 dB (à -80 dBm d'entrée vers l'unité RX) |
---|---|
Facteur de bruit | Moins de 3,0 dB |
Émissions parasites | 0,25 μW (≤ 1 GHz), 1,0 μW (> 1 GHz) |
Classement IP applicable
Norme d'indice de protectionDonnées | |
---|---|
Indice de protection IP (unité principale AH-41) | IP67 (étanche à l'eau et à la poussière) |
ACCESSOIRE EN OPTION
OPC-2462
Câble coaxial (59 m, 193,5 pieds)
CÂBLES D'ANTENNE PRINCIPALE SUGGÉRÉS
Utilisez l'OPC-2642 en option ou un câble coaxial fourni par l'utilisateur pour répondre aux exigences de performance Iridium® et respecter les réglementations FCC.
Exigence de perte de câble entre le boîtier d'alimentation et l'AH-41 | Perte de 12,5 à 13,0 dB à 1621 MHz |
---|
Câble de référence | Diamètre | Longueur de câble |
---|---|---|
Systèmes à micro-ondes Times | ||
LMR 195 | 4,95 mm, 0,195 pouce | 27 mètres, 88,6 pieds |
LMR 240 | 6,10 mm, 0,240 pouce | 39 mètres, 128,0 pieds |
LMR 300 | 7,62 mm, 0,300 pouce | 49 mètres, 160,8 pieds |
LMR 400 | 10,29 mm, 0,405 pouce | 75 mètres, 246,1 pieds |
LMR 500 | 12,70 mm, 0,500 pouce | 92 mètres, 301,8 pieds |
LMR 600 | 14,99 mm, 0,590 pouce | 115 mètres, 377,3 pieds |
LMR 900 | 22,10 mm, 0,870 pouce | 169 mètres, 554,5 pieds |
Les longueurs de câble ci-dessus sont pour votre référence qui sont calculées par la perte de câble cible à 1500 MHz.
Toutes les spécifications indiquées sont sujettes à modification sans préavis ni obligation.
TYPE DE PRODUIT | SATELLITE PTT |
---|---|
MARQUE | ICOM |
PIÈCE NO. | AH-40 |
RÉSEAU | IRIDIUM |
ZONE D’UTILISATION | 100% GLOBAL |
SERVICE | IRIDIUM PTT |
TYPE D'ACCESSOIRE | ANTENNE |
